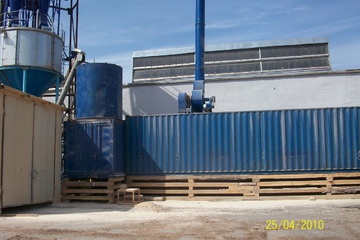

Паспорт мобильного комплекса

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Производительность техническая, кг/ч 800
2. Установочная мощность, кВт 253
3.Габаритные размеры, мм, не более
Длина 12500
Ширина 3020
Высота 3000
4. Масса, кг, не более 2060





СОСТАВ И КОМПЛЕКТ ПОСТАВКИ

№ Наименование оборудования Кол-во
1 Дозирование и транспортировка отходов


Бункер шнек-дозировщик, потребление энергии: 5,5 кВт,
Металлоуловитель
Ленточный транспортер для транспортировки отходов к сушилке - ИПС-1000,  2,2 кВт

 1
1
1
2 ИПС-1000 (Измельчитель планетарный сушильный) - сушилка аэродинамическая, Комп.


ИПС-1000   предназначен для сушки и измельчения древесных отходов с относительной влажностью 15-60%

Производительность 1000кг/ч, мощность 45 кВт, вентилятор

ВЦб-28-12,5, мощность 75 кВт,  пульт управления, циклоны 2 шт., воздуховоды

1
3 Теплогенератор Комп.


Осуществляет подачу воздуха с температурой 100-350оС в ИПС-1000  - сушилку. Расход воздуха 17000 м3/час, потребление  эл. энергии 2 кВт,

Вентилятор поддува

1



1
4 Прессующее устройство Комп.


Брикетированный пресс ПО-1, производительность 400 кг/час,-

Бункер-наполнитель с автоматической дозировкой сырья

Контрольно - управляющий пульт, установленная электрическая мощность 53 кВт.

Торцовочный стол с торцовкой, 2,2 кВт

2 шт.





1 шт.
5 Система аспирации


Система аспирации: электровентилятор - дымосос 5 кВт, воздуховоды, зонд.

Шкафы питания и управления ,  кабельные каналы и желоба,

электропроводка, материалы монтажа ( трубы, теплоизоляция и т.д.)

Комп.

Комп.



УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ПРЕССА

1. Брикетировочный пресс включает следующие основные составные части:

Пресс 1; дозатор 2; бункер 3; шкаф электрический 4

Пресс 1 предназначен для получения прессованных брикетов из сухих опилок.

Представляет собой сложную конструкцию из корпуса, шнеков, экструдера, двух приводов, шкивов, ремней передачи.

Бункер 2 предназначен для накапливания и перемешивания сухих опилок.

Представляет собой емкость объемом 2,5 м2 с отверстием в нижней части и ворошителем.

Дозатор 3 предназначен для дозированной подачи опилок в пресс. Состоит из корпуса, шнека и привода.

Шкаф электрический 4 предназначен для размещения электроаппаратуры и крепится к элементам здания, или на раму оборудования.

Шкаф электрический представляет собой сварной корпус с дверью. На лицевой стороне корпуса находится панель.

2. Работа пресса:

Поступающие в бункер сухие опилки накапливаются, перемешиваются ворошителем и подаются через отверстие в дозатор. Далее из дозатора шнеком опилки перемещаются к направляющему лотку. Из лотка они попадают в корпус механизма прессования. При помощи шнека опилки уплотняются и попадают в корпус механизма прессования. При помощи шнека опилки уплотняются и попадают в экструдер, где происходит прессование и продавливание уплотненной массы через коническое отверстие втулки экструдера. На выходе восьмигранный брикет проходит участок нагрева до температуры 130-140 оС, где происходит склеивание наружного слоя брикета.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ИПС-1000

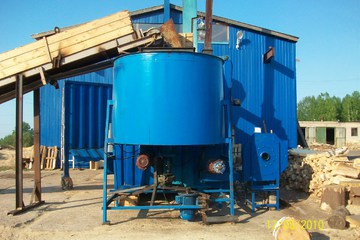

ИПС-1000 представляет собой устройство, в котором одновременно происходят процессы измельчения и сушки материалов.

Вращающийся ротор с радиальными лопатками создает в аппарате вихревое движение воздуха. Отбор готового продукта осуществляется из центра аппарата под действием вакуума, подключаемого к каналу отбора измельченной массы.

Происходит наложение радиального и вихревого движений воздуха. При определенном соотношении скоростей вращения ротора и продува воздухом осуществляется сепарация готового продукта, при этом крупные и влажные частицы не будут выноситься из аппарата, т.к. обладают большой инерцией, чем мелкие и сухие.

Скорость движения частиц отличается от скорости движения ротора, что обеспечивает энергию, необходимую для измельчения материала.

Сушка материала обеспечивается интенсивным массо - воздухообменом, который является результатом технического решения данного аппарата.
Процесс сушки в ИПС-1000 интенсифицируется за счет активного трения древесных частиц в плотном слое, при движении в аппарате с высокой окружной скоростью.
